Станки Wood-Mizer для продольного раскроя пиломатериала

Интересный факт: знаменитая компания Wood-Mizer, наряду с известными в мире ленточнопильными установками, выпускает несколько моделей круглопильных станков.

Обрезные доски можно, конечно, изготавливать прямо на ленточнопильном станке, но каждый распиловщик знает, что этот процесс отнимает много времени. Поэтому лучше всего производить обрезную доску из необрезной на отдельном, специально предназначенном для этого станке. Исходя из опыта фирмы Wood-Mizer, применение такого оборудования увеличивает производительность работы на 20-30%.

Технологический процесс
Рекомендуемая схема распила выглядит следующим образом: ленточнопильные станки распиливают бревна на двухкантный брус, подгорбыльную доску и деловой горбыль. Затем на многопильном станке из двухкантного бруса изготавливают обрезные доски и деловой горбыль, которые поступают на сортировочную площадку. Ленточными транспортерами необрезные доски и деловой горбыль подаются на станок продольного раскроя, где обрезаются по ширине, а торцовочная установка отпиливает неделовую часть горбыля. После этого транспортеры доставляют обрезные доски на еще один сортировочный участок.

Очевидно, для работы такого цеха нужны установка для пиления кромок и многопильный станок, причем их производительность должна позволять им обслуживать две и более ленточные пилорамы.

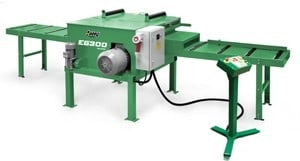

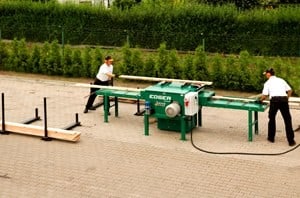

Станок продольного раскроя EG300: «трансформер» с функцией многопила
Создавая свой первый круглопильный станок, инженеры Wood-Mizer задались вопросом: а можно ли совместить функции кромкообрезки и многопильной установки в одной конструкции? Так на свет появился EG300.

Его можно использовать с двумя пилами для пиления кромок у необрезной доски. При этом одна из пил жестко фиксируется, а вторая перемещается на валу для оперативной установки ширины доски. Таким образом, за один проход обрабатываются две стороны доски.

Этот же станок можно трансформировать в многопильный, установив до 5 пил на вал. Тогда электронная линейка выключается, а положение всех пяти пил на валу фиксируется. Переналадка станка из обрезного в многопильный и обратно занимает немного времени, а выигрыш колоссальный: имея такой «трансформер» производство может быстро реагировать на потребности рынка, выпуская продукцию, на которую в данный момент есть спрос.

Особенности конструкции EG300
■ Привод пил осуществляется от электродвигателя мощностью 15 или 18,5 кВт
■ Ширина обрезаемого материала устанавливается с помощью электронной линейки на выносном пульте оператора
■ Скорость подачи материала в пилящий механизм плавно регулируется в диапазоне 0-25 м/мин
■ Имеется возможность установить дополнительные лазерные указатели распила
■ В станок встроены рольганги для подачи и приема доски
■ EG300 легко перевозить, так как он весит лишь 1 тонну и разбирается на три основных узла: пилящий механизм, стол подачи и стол приема

Бытует мнение, что многопильный станок требует более мощного двигателя, чем 18,5 кВт. Но в конструкторском бюро Wood-Mizer подчеркивают, что основной философией оборудования компании всегда была экономичность и энергосбережение. Нет смысла тратить избыточную энергию на операцию обрезки, которая может быть произведена и с двигателем малой мощности. Главное - применять сбалансированную конструкцию пилящего узла.

Кромкообрезные станки EG300 выпускаются уже более 5 лет, и за это время многие компании приобрели их и многократно окупили эту инвестицию. Так что практика подтверждает эффективность этих установок. Для тех, кого не убедили такие аргументы, компания представляет более мощное оборудование - EG400.

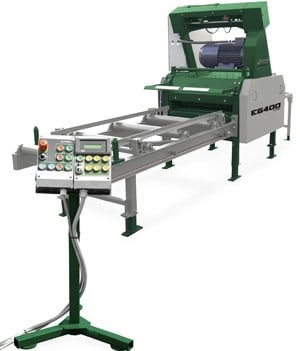

Промышленный станок продольного раскроя EG400
Эта установка Wood-Mizer соответствует более высоким требованиям по скорости, точности и способности пилить кромки пиломатериала большего размера – станок может обрабатывать доски толщиной до 100 мм и шириной до 900 мм.

Трехфазный электрический двигатель 22 кВт достаточно мощный, чтобы обеспечивать работу двух циркулярных пил – фрез с твердосплавными съемными вставными зубьями. Кстати, зубья можно менять, не снимая пилу с вала станка.

Хотя EG400 не трансформируется в многопильный станок, как EG300, в его конструкции все-таки есть функции, делающие этот станок незаменимым для лесопильного производства. Во-первых, высокая скорость подачи достигается за счет повышенной устойчивости пил-фрез и регулируется в зависимости от толщины материала. Оператор имеет выбор из трех вариантов скорости подачи, и минимальная из них соответствует пределу возможностей EG300. Это значит, что EG400 всегда работает на максимуме производительности.

Во-вторых, точность распила увеличивается за счет применения лазерных указателей, которые показывают линии предстоящего пропила обеих пил. Благодаря лазерам растет выход продукции и сортность. Обе пилы перемещаются по валу для установки ширины обрезки. Пульт оператора переносной.

Технические характеристики обоих станков фирмы Wood-Mizer приведены в таблице, которая позволяет сравнить эти установки и сделать выбор, оптимальный для любого производства. И еще - часто при выборе данного оборудования деревообработчики обращают внимание на его вес: считается, что чем тяжелее станок, тем более высок его класс. Обратите внимание, что EG400 весит 1.700 кг, то есть почти вдвое больше, чем его «младший брат» EG300.

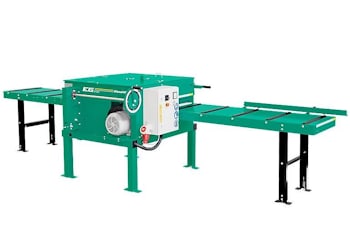

Сравнение технических характеристик станков продольного раскроя Wood-Mizer

Параметры	EG300	EG400
Макс. ширина необрезного материала, мм	550	900
Макс. ширина обрезки материала, мм	420	700
Мин. ширина обрезки материала, мм	для многопила – 20, для кромкообрезки - 60	80
Макс. толщина материала, мм	60	100
Мин. толщина материала, мм	10	25
Мин. длина материала, мм	700 700
Электрический двигатель, кВт	15 или 18,5 (опция)	22
Скорость подачи материала, м/мин	0-25, плавно регулируется	43 / 30 / 25
Диаметр пил, мм	350	406
Количество пил	2 или 5 (опция)	2
Длина станка (со столом подачи), мм	4894	3800
Длина стола подачи, мм	1806 (модуль)	2400
Высота станка, мм	1248	2100
Ширина станка, мм	1627	1600
Вес станка, кг	988	1700
