Как установить прямые ножи в режущую головку строгального станка

Рассмотрим последовательность действий при установке или замене прямых ножей в режущей головке строгально-фрезерного станка Wood-Mizer. Каждая режущая головка имеет четыре слота (паза для ножей), в двух из которых всегда устанавливаются прямые ножи, а в двух остальных могут быть установлены как прямые, так и профильные ножи, в зависимости от задач столяра.

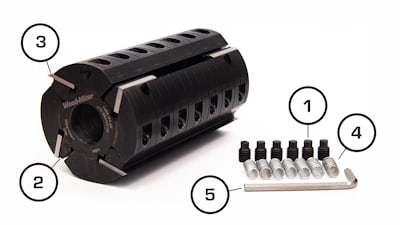

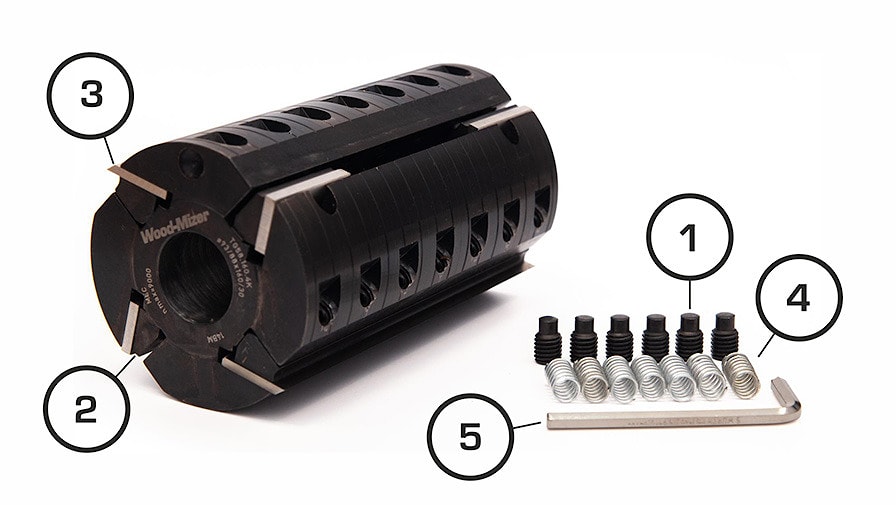

Режущая головка
(1) Болт
(2) Клин
(3) Нож
(4) Пружина
(5) Шестигранный ключ

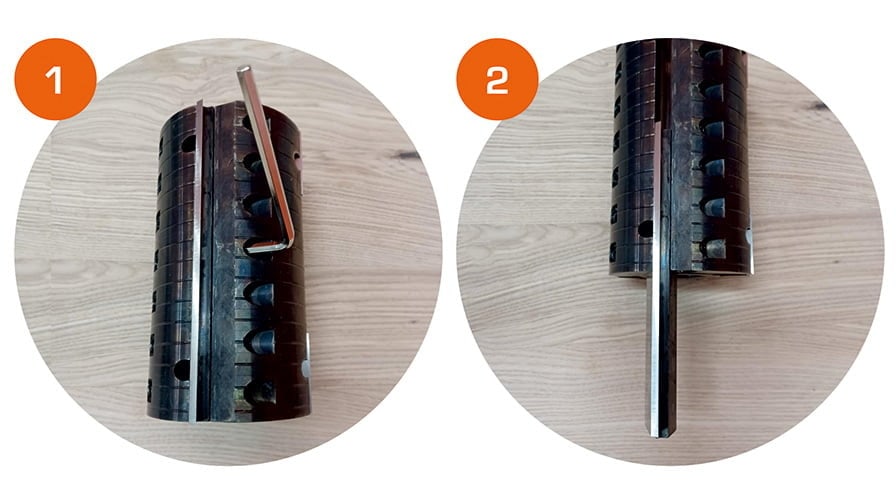

1. Ослабьте прижимной клин (2), открутив болты (1), удерживающие нож.

2. Достаньте нож (3) и клин (2) из слота режущей головки. Повторите операцию для всех ножей и клиньев в режущей головке.

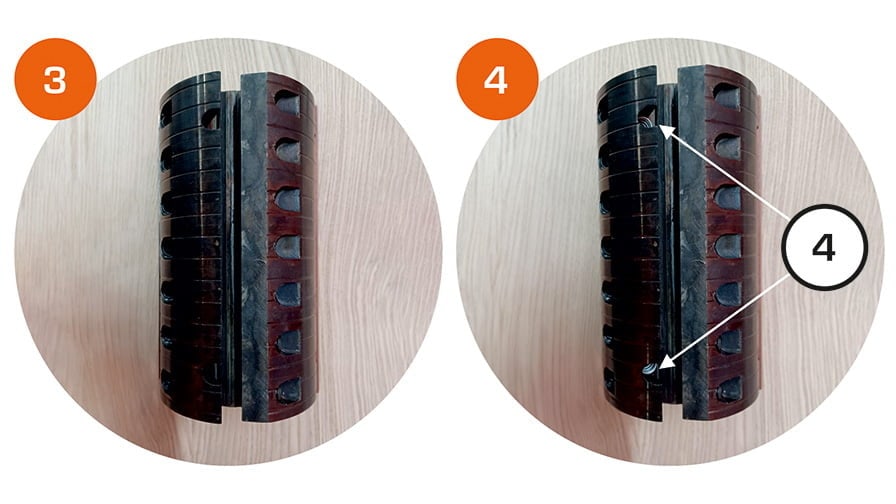

3. Очистите слоты режущей головки от грязи и опилок.

4. Вставьте пружины (4) в соответствующие гнезда режущей головки, указанные на рисунке.

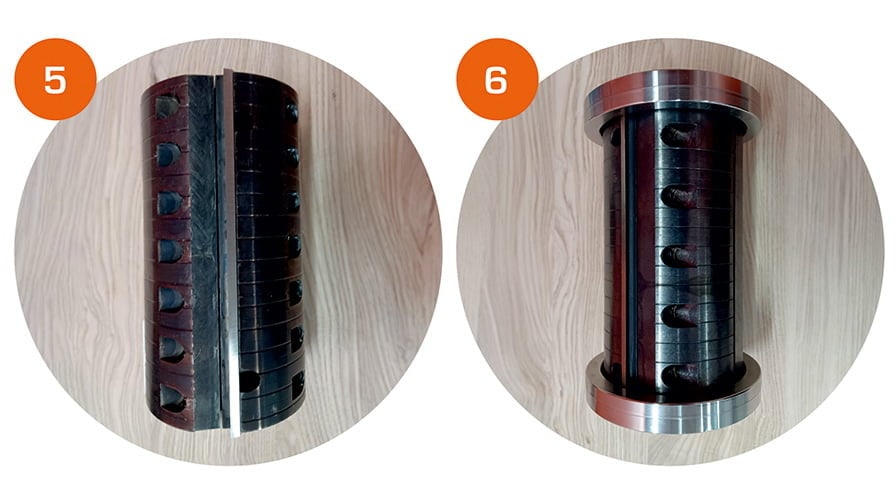

5. Вставьте нож (3) и клин (2) в слот режущей головки и затяните все болты (1).

6. Установите регулировочные диски с обеих сторон режущей головки, чтобы заблокировать ножи в слоте. Ослабьте болты (1) и отрегулируйте высоту ножа (3), выдвигая его до тех пор, пока не почувствуете сопротивление регулировочных дисков, а затем затяните винты (1) до упора, начиная со среднего винта и двигаясь симметрично к винтам по краям.

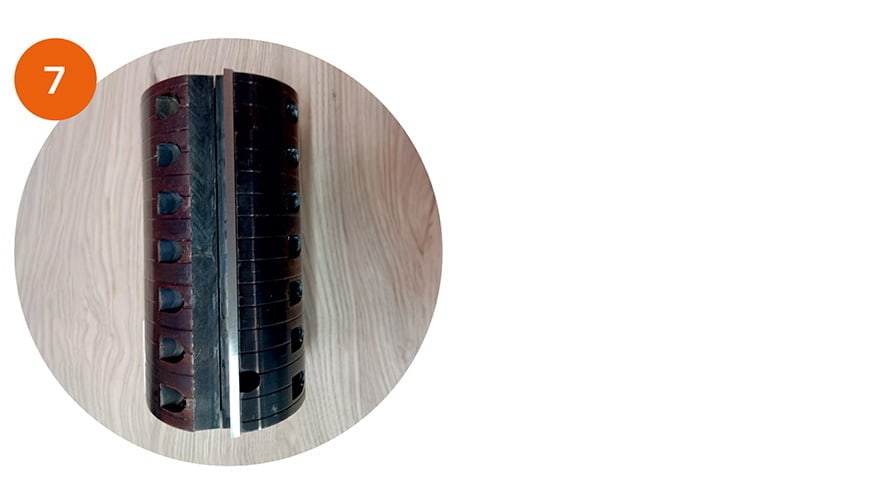

7. Осторожно снимите регулировочные диски.

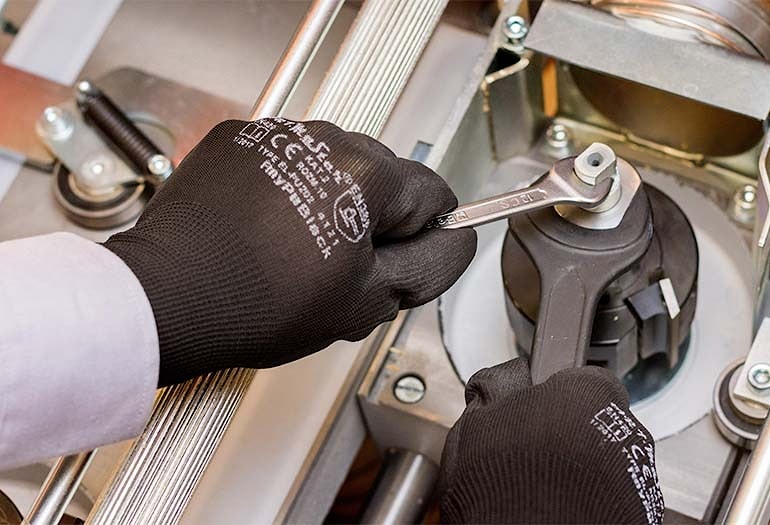

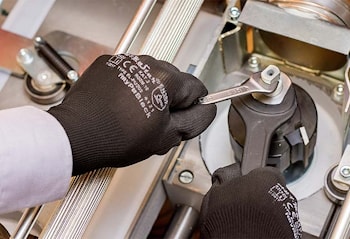

Теперь ножи установлены, и режущую головку можно вставлять в строгально-фрезерный станок. Эта простая процедура установки или замены прямых ножей занимает около 20 минут.

***
