Геометрия ленточной пилы Wood-Mizer

Более двадцати лет исследований и миллионы долларов инвестиций лежат в основе успеха и признания ленточной пилы Wood-Mizer во всем мире.

Изначально компания Wood-Mizer не планировала делать ленточные пилы. Основатели фирмы инженеры Дон Ласковски и Даниэль Текульве изобрели уникальную конструкцию ленточнопильного станка, но вскоре после начала продаж в 1982 году стало ясно, что от дизайна, качества и подготовки ленточной пилы зависит 90% успеха в пилении древесины. Несмотря на многочисленные попытки использовать пилы других производителей, компании Wood-Mizer не удалось найти пилу, которая могла бы обеспечить качественный распил. Тогда было решено инвестировать в разработку и создание инновационного продукта – ленточнопильного полотна, предназначенного специально для древесины.

Экспериментально было обнаружено, что наилучшим сплавом является не дешевая сталь, используемая другими производителями пил, а более дорогой сплав, из которого сейчас выпускаются знаменитые пилы Wood-Mizer серии DoubleHard. Также в ходе исследований был разработан оптимальный профиль зуба 10/30, который сегодня является стандартом в деревообрабатывающей промышленности.

Несмотря на внешнюю простоту, в действительности ленточная пила Wood-Mizer – интеллектуально емкий продукт, который протестирован на миллионах распиленных кубометров древесины. Геометрические параметры пилы строго сбалансированы и оптимально соответствуют типу распиливаемой древесины, мощности двигателя и еще ряду других факторов. Команда инженеров Wood-Mizer непрерывно работает над развитием и усовершенствованием этого продукта. Если раньше Wood-Mizer выпускал ленточные пилы одного профиля зуба, то теперь в наличии четыре варианта. Прежде изготавливались пилы шириной 32 мм и 38 мм – теперь к ним добавились пилы шириной 35 мм, 45 мм и 50 мм.

Именно поэтому пилу Wood-Mizer и копируют - ведь подделывают всегда только лучшее.

Сегодня ленточная пила Wood-Mizer – это продукт, который используют в 220 странах, более чем на 50.000 ленточнопильных станков. И повсюду в мире эта пила стабильно и с высоким качеством распиливает древесину, причем ее срок службы обеспечивает пользователям минимальные затраты на инструмент в расчете на объем распиленной продукции.

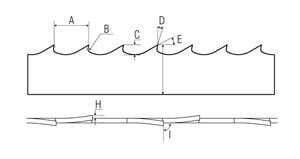

Профиль зуба
А - Шаг зуба
В - Радиус в основании зуба
С - Высота зуба
D - Передний угол зуба (угол зацепа)
E - Тыльный угол зуба
F - Ширина пилы
G -Толщина пилы
H - Развод зуба
I - Угол режущей кромки

Шаг зуба – расстояние между верхними точками соседних зубов. Шаг зуба пилы Wood-Mizer составляет 22,225 мм и должен всегда оставаться одинаковым. Он не изменяется в процессе затачивания на исправном оборудовании.

Радиус в основании зуба необходим для захвата и удаления опилок, а также служит для равномерного распределения напряжений по всей пазухе зуба. В процессе распиловки усилие на вершине зуба действует против зуба. Это противодействие создает большой стресс в основании зуба. Радиус распространяет этот стресс на достаточно большую площадь. Слишком малый радиус приведет к разрыву пилы из-за избыточности стресса. Слишком большой радиус приводит к быстрому забиванию зуба, из-за чего снижаются и скорость пиления, и продолжительность жизни пилы.

Высота зуба (или глубина пазухи) – это расстояние от нижней точки пазухи до верхней точки зуба. Пазуха зуба – это пространство между зубьями, которое «выносит» опилки при распиловке. Поверхность пазухи после заточки должна быть равномерно ровной и гладкой, без видимых углов и тёмных пятен от перегрева. Она не должна упрочняться при заточке, и не должна содержать царапин и заусениц. В хрупких заусенцах содержится множество микроскопических трещин, которые могут развиваться и проникать в пилу, особенно в пазухах, где присутствует наибольшее напряжение. Чтобы предотвратить преждевременный разрыв пилы, необходимо стачивать достаточно материала из пазухи зуба, удаляя микротрещины, а после заточки удалить все заусенцы деревянным бруском.

Профиль зуба формируется двумя углами – передним и тыльным.

Передний угол или угол зацепа - это угол наклона передней кромки зуба относительно ординаты 90о к тыльной стороне полотна пилы. Он позволяет зубу «сцепиться» с древесиной при распиловке. Зуб должен захватывать достаточно древесины для того, чтобы пила сама погружалась в бревно. Значение угла зацепа подбирается с таким учётом, чтобы снизить усилие подачи. Если передний угол слишком большой для данной скорости подачи, это приводит к дребезжанию пилы и грубому, низкого качества распилу (стиральная доска). Если же этот угол слишком мал, пилу придётся с усилием вводить в бревно, что снизит скорость распиловки, и как следствие, уменьшит производительность.

Толщина пилы определяется диаметром шкивов на распиловочном станке. От толщины пилы зависит срок её службы и точность пиления. Теоретически, чем тоньше пила, тем больше срок ее службы, так как меньше напряжение изгиба, но, с другой стороны, вырастает риск ее выхода из строя в результате оплошности или несоблюдения правил эксплуатации.

Ширина пилы. При правильной эксплуатации ленточная пила может служить до тех пор, пока в результате перезаточек её ширина не уменьшится до 60% от исходной, в случае если конструктивные особенности распиловочного станка (шкивы и направляющие пилы) позволяют использовать такую ширину. Разведённый зуб не должен проходить по шкивам и направляющим пилы, что могло бы привести к утрате развода с одной стороны пилы.

Развод зуба – расстояние, на которое зуб отогнут по отношению к плоскости полотна пилы. Это важный фактор в работе узких ленточных пил, поскольку, чем больше разведен зуб, тем шире будет пропил, и соответственно, требуется большая мощность двигателя. Цель разводки зубьев – создание зазора для пилы в пропиле. Другими словами, за счет разводки уменьшается трение между деревом и пилой так, чтобы пила проходила по пропилу без перегрева.

Угол режущей кромки зуба равен 90о при условии, что заточной станок правильно отрегулирован.

Выбор пилы того или иного профиля определяется твёрдостью распиливаемой древесины. Если профиль не соответствует типу распиливаемой древесины, на пиле возможно образование трещин, особенно в пазухах зуба.

Wood-Mizer выпускает пилы следующего профиля:
4/32 – рекомендуется для сверхтвердой, мерзлой и сухой древесины
9/29 – рекомендуется для твердой и мерзлой древесины
10/30 – универсальный профиль, используемый при распиле мягкой и твердой древесины
13/29 – увеличивает скорость пиления мягкой древесины.

При заточке CBN-кругом соответствующего профиля форма зуба остается неизменной.

Длина ленточной пилы
Wood-Mizer выпускает ленточные пилы не только для своих станков, но и для применения на пилорамах других производителей. Чтобы рассчитать правильное значение длины пилы Wood-Mizer, которая подходит для Вашего станка, воспользуйтесь калькулятором.
