Разводка зубьев ленточной пилы Wood-Mizer

На что обратить внимание

Поговорим о проблемах, связанных с правильной разводкой ленточных пил. После того, как пила заточена, и кромка очищена от заусенцев, приступаем к разводке зубьев. Обратите внимание на несколько основных деталей.

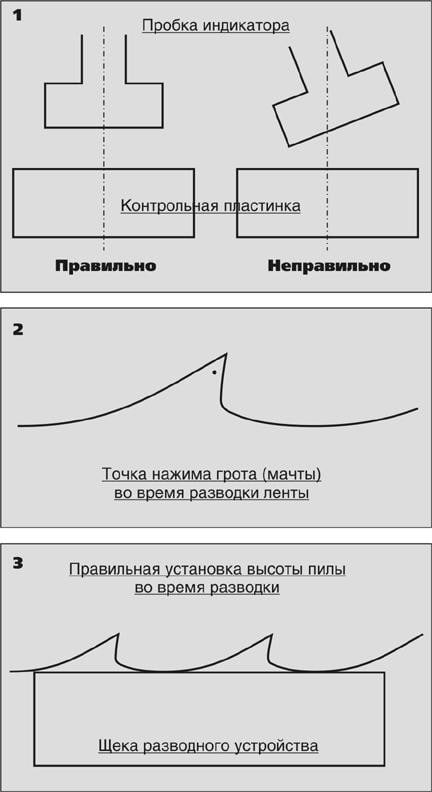

1. Установка и поверка индикатора
Поверка обычно не вызывает никаких проблем. Зато пользователи часто забывают об установке наконечника индикатора, который должен быть правильным по всей своей ширине по отношению к измерительной пластине, поставляемой вместе с устройством для разводки.

2. Установка высоты грота (мачты) и определение точки перегиба зуба
Правильное положение грота изображено на рисунке. Он должен находиться на высоте 1/3 от вершины зуба. Если положение грота уже правильно отрегулировано, надо обратить внимание на правильную установку ограничителей (контррельсов) так, чтобы каждый зуб перегибался в той же самой точке – это очень важная операция, потому что она влияет на точность распила.

3. Установка щек разводного устройства
Обратите внимание на два момента:
А. Расстояние шага ленты от края щек, которое всегда должно быть на одном и том же уровне, обеспечивая перегиб зуба, а не поворот ленты (это, кстати, очень распространенная ошибка).

В. Состояние направляющего болта пластинки прижима. Эти болты со временем изнашиваются, и могут стать причиной неправильной разводки. Первый симптом того, что болты пришли в негодность, - наличие свободного пространства между пластиной прижима и постоянной пластиной. Еще это можно заметить в момент отгибания зуба, если сначала поворачивается лента, а потом грот начинает отгибать зуб.

По нашему мнению, уделив внимание этим, с виду мелким, деталям, вы существенно улучшите контроль процесса разводки пилы.

Дарьюш Куява
Начальник сервисного отдела
Wood-Mizer, Польша
